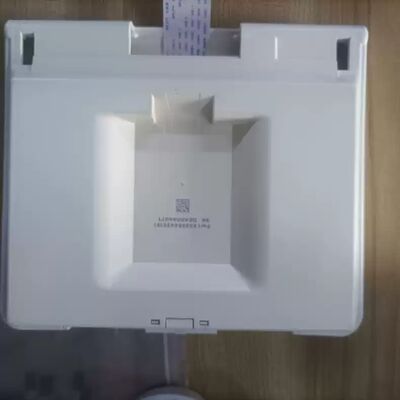

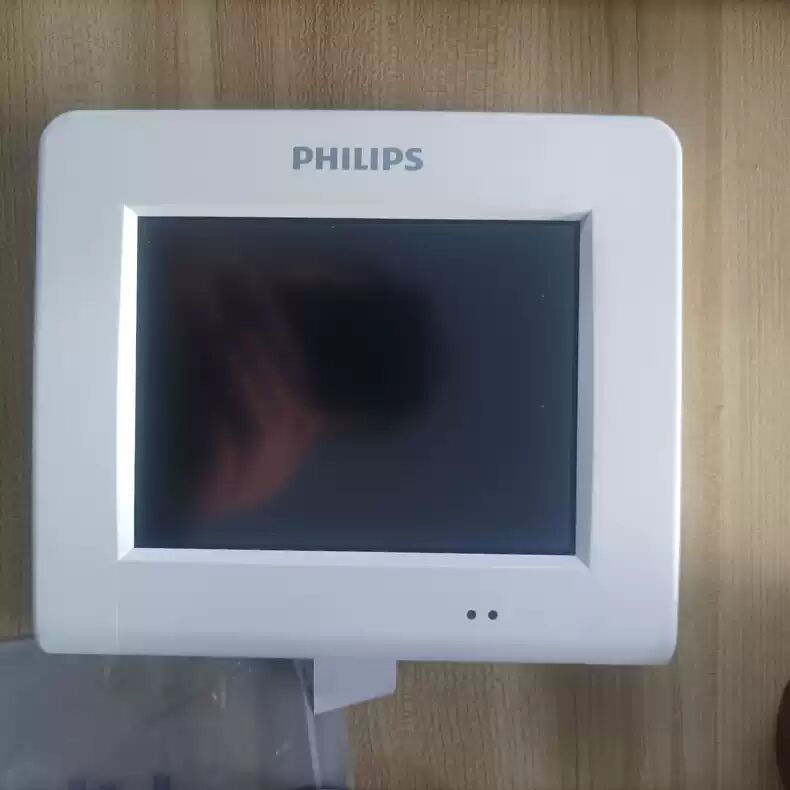

フィリップ FM20 LCD completa 部品 M2703-64503 PN 453564150521

Philip FM20 LCD COMPLETE PART M2703-64503 PN:453564150521

1. OEM部品番号と互換性

• OEMディスプレイアセンブリ部品番号:
  • 標準非タッチ: M2703-64503
  • 静電容量式タッチスクリーンバージョン: 453564150521

• 互換性のあるモニター: Philip Avalon FM20, FM30胎児モニター
• タイプ: 6.5インチTFTカラーLCDディスプレイモジュール、折りたたみ/チルトマウント、広視野角設計

2. コアディスプレイ仕様

• 画面サイズ: 6.5インチ（対角、16.51 cm）、4:3標準医療アスペクト比
• 解像度: 640 × 480 (VGA)、ピッチ約0.21 mm
• 輝度: 300 cd/m²（標準）、臨床病棟照明用の高輝度
• コントラスト比: 400:1（標準）
• 色深度: 16.7M色（8ビット）、クリアな波形/数値表示
• バックライト: 白色LED（W-LED）バックライト（低消費電力、長寿命；旧型機はCCFLを使用）
• 視野角: 水平≥160°、垂直≥140°（コントラスト>10:1）
• 応答時間: ≤25 ms（GtG）、リアルタイムモニタリング波形表示に適しています

3. 機械およびインターフェースパラメータ

• 物理寸法（モジュール）: 約155 × 120 × 12 mm（幅×高さ×奥行き）
• 重量: 約0.45 kg
• コネクタ: LVDSビデオ信号インターフェース+静電容量式タッチコントロールインターフェース（オプション）、フラットフレックスケーブルでメインボードに直接接続
• 電源: ホスト電源、DC 5V / 12V、標準消費電力約6W
• 取り付け: 0～90°の折りたたみ/チルト調整；アッパーケースの分解なしで直接交換；交換後の安全キャリブレーションは不要

4. 環境および信頼性

• 動作温度: 0℃～45℃（32°F～113°F）
• 保管温度: -20℃～60℃（-4°F～144°F）
• 相対湿度: ≤95% RH（結露なきこと）
• 保護: 医療グレードの防塵、防滴；臨床消毒清掃に対応

5. 機能

• 自動画面レイアウト適応（シングル/ツイン/トリプレット、子宮収縮、母体パラメータ）
• 大フォント/波形表示、全画面パラメータズーム対応
• 調整可能なバックライト輝度、低消費電力省エネモード
