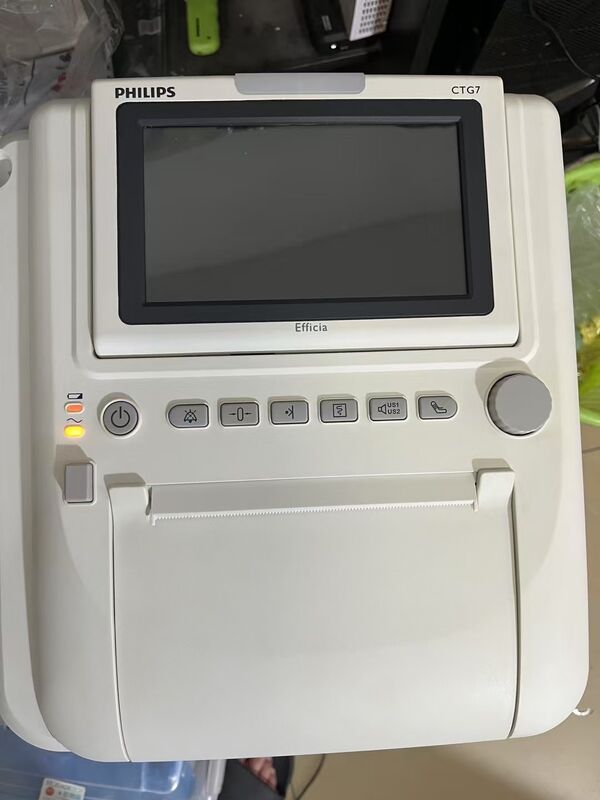

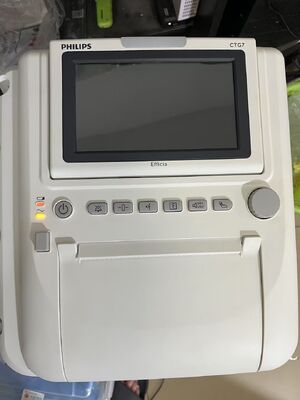

フィリップ・ゴールドウェイ CTG7 胎児モニター

フィリップ ゴールドウェイ CTG7 胎児モニター

1. 一般情報

• モデル:フィリップ ゴールドウェイ CTG7
• デバイスタイプ: 胎児および母体複合モニター
• ディスプレイ: 7インチ TFT カラー液晶、800×480 WVGA、0～90°調整可能角度
• 操作: ナビゲーションノブ + バックライト付きキー、一体型プローブホルダー & キャリーハンドル
• レコーダー: 150 mm 幅サーマルプリンター; 用紙速度: 1 / 2 / 3 cm/分
• データストレージ: 72時間トレンドレビューおよび印刷; 800セットのNIBPデータストレージ
• 双胎妊娠: オプションの双胎モニタリング、オフセットデュアルFHR波形表示

2. 胎児モニタリングパラメータ

FHR (胎児心拍数、超音波)

• 超音波周波数: 1 MHz パルス波
• トランスデューサー: 9エレメント広帯域、IPX8 防水 (1m / 5h)
• 測定範囲: 50～240 bpm
• 精度:
  • 50～210 bpm: ±2 bpm
  • 211～240 bpm: ±4 bpm

• 超音波安全性: MI < 1, TI < 1, Ispta < 100 mW/cm²

TOCO (子宮収縮)

• 測定範囲: 0～100 TOCO 単位
• 精度: 非線形誤差 < ±5%
• トランスデューサー: 外部圧力センサー、IPX8 防水等級

FM (胎児運動)

• 自動胎児運動検出 + プロンプトトーン付き手動マーカー
• TOCO 表示最適化のための自動 FM 波形切り替え可能

3. オプションの母体モニタリングパラメータ

MECG / 母体心拍数

• リードモード: 3リード (I, II, III)
• 心拍数範囲: 30～240 bpm
• 表示: MECG 波形 + リアルタイム HR 値、波形印刷対応

SpO₂ / 脈拍数

• テクノロジー: フィリップ FAST SpO₂、モーションおよび低灌流適応
• SpO₂ 範囲: 0～100%
• PR 範囲: 30～240 bpm
• 音声および視覚アラーム機能

NIBP

• 動作モード: 手動 / 自動 / 連続
• 圧力範囲:
  • 収縮期: 60～240 mmHg
  • 拡張期: 30～180 mmHg

• データレビュー: 最大800件の履歴記録

4. アラーム & 安全性

• アラームシステム: 3レベル音声 & 視覚アラーム
• アラーム項目: パラメータ上限/下限超過、信号損失、バッテリー低下、システム障害
• 準拠: 国際医療電気安全基準に適合

5. 物理 & 電気仕様

• 寸法: 340 × 310 × 120 mm
• 重量: 約 5.5 kg (バッテリーを除く)
• 電源: AC 100～240 V, 50/60 Hz; 充電式リチウムバッテリーはオプション

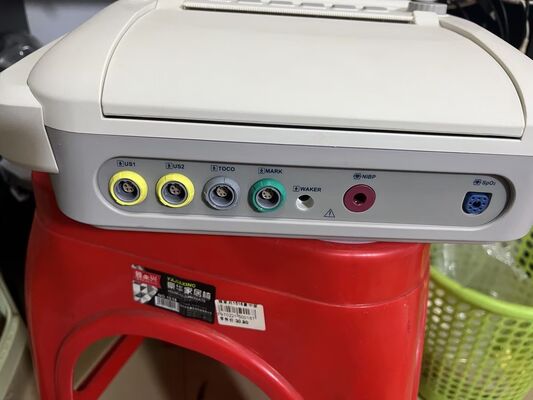

• インターフェース: デュアル超音波ポート、TOCO ポート、MECG、SpO₂、NIBP、VGA、USB

6. 標準 & オプションアクセサリー

• 標準: 超音波トランスデューサー、TOCO トランスデューサー、胎児運動マーカー
• オプション: MECG モジュール、SpO₂ モジュール、NIBP モジュール、双胎モニタリングキット、胎児刺激装置
