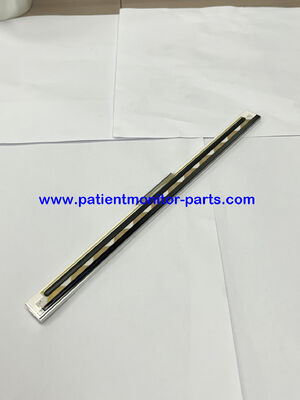

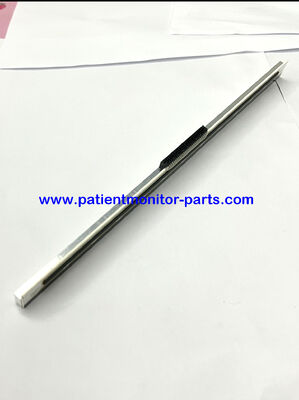

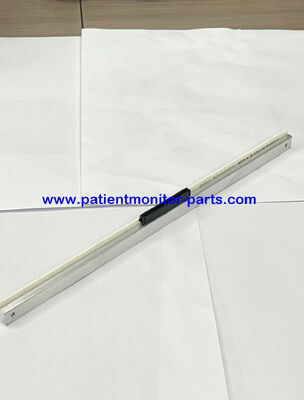

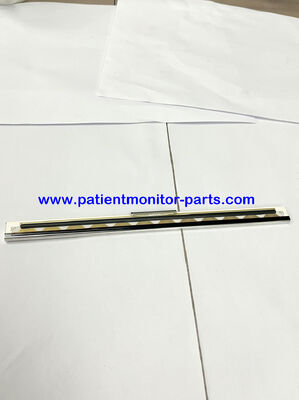

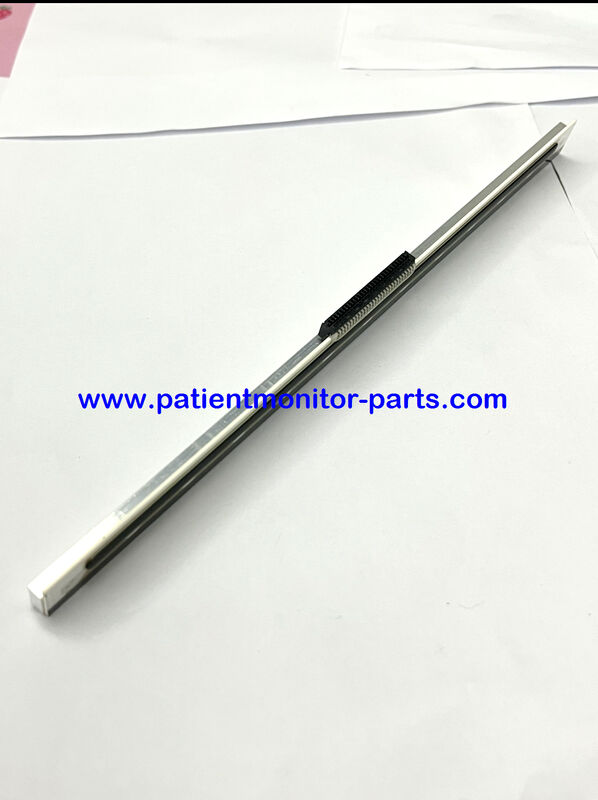

フィリップ・アバロン FM20 / FM30 サーマルプリントヘッド (TLPH)

フィリップ アバロン FM20 / FM30 サーマルプリントヘッド (TLPH)

1. 基本情報

• 正式名称: サーマルラインプリントヘッド (TLPH)
• 互換モデル: アバロン FM20、FM30 (M2702A、M2703A)
• プリンタータイプ: 6インチサーマルアレイレコーダー
• 部品番号 (オリジナル): 4522 991 25291 (アセンブリ)

2. 光学 / 印刷解像度

• ドット密度: 8 ドット/mm (203.2 dpi)
• 有効印刷幅: 150 mm (用紙幅全体)
• 総ドット数: 1200 ドット (150 mm × 8 ドット/mm)
• ドットピッチ: 0.125 mm × 0.125 mm

3. 電気的特性

• プリントヘッド電圧: 5.0 VDC ±5% (ロジック) / 24 VDC ±10% (加熱)
• ドットあたりの電流: 約 20～25 mA (ピーク)
• 素子あたりの抵抗: 約 120 Ω (標準)
• インターフェース: 50ピンリボンケーブル (レコーダーアダプターボード M2703-66430へ)

4. 機械的特性と性能

• 印刷速度:
  • 標準: 25 mm/s
  • 高速: 50 mm/s (レビュー再生用)

• 用紙速度範囲: 1～50 mm/s (設定可能)
• 寿命: ≥1,000,000 ライン (定格条件下)
• 動作温度: +5℃～+45℃
• 保管温度: -20℃～+60℃

5. 用紙仕様 (適合)

• 用紙幅: 150 mm (Z折りまたはロール)
• 用紙タイプ: 医療グレードサーマルペーパー (HP 1911A / フィリップ 453564435211)
• センサー: 光学反射センサー (黒マーク検出用)

6. 主な特徴

• 5チャンネル記録: FHR1、FHR2、TOCO、MECG、注釈
• 高コントラスト: FHR/TOCO波形の鮮明な再現のため
• 長期安定性: セラミック加熱エレメント、防食コーティング
