Philip Avalon FM20 / FM30 胎児モニターネットワークカード (LANインターフェイス) パラメーター

基本情報

• モデル: Philip Avalon FM20 (M2702A), FM30 (M2703A)

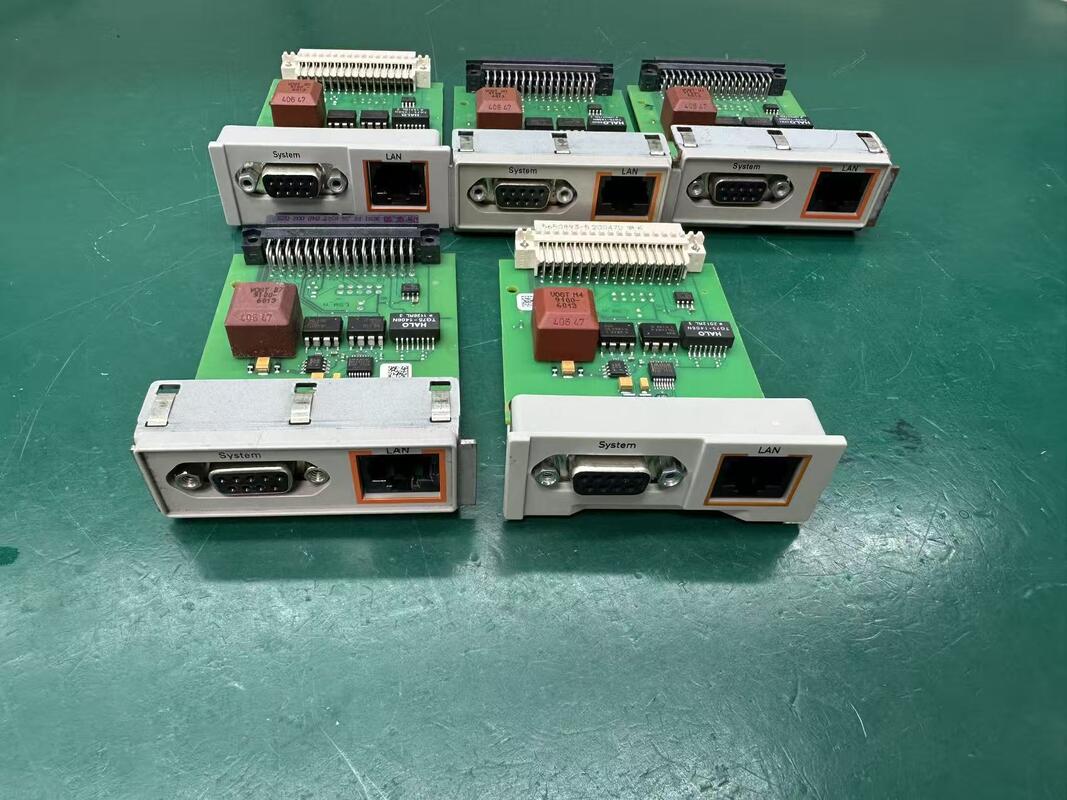

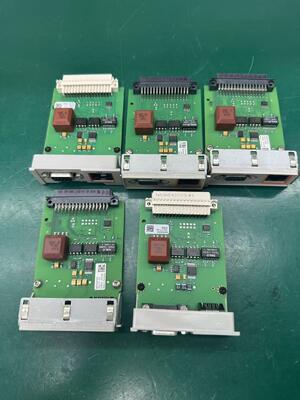

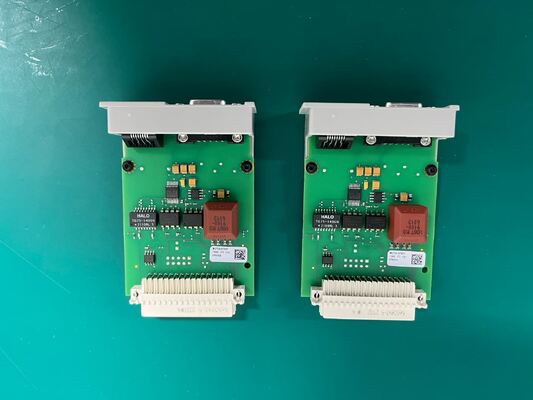

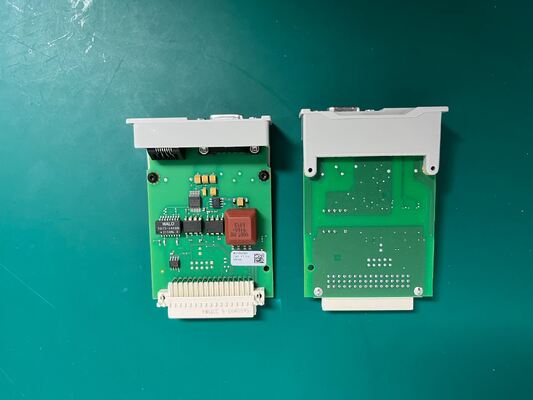

• LAN インターフェイスタイプ: 選択可能 統合型LAN/RS232システムインターフェースモジュール (オプションJ70 部分番号M2703-67501)
• インターフェース規格: 10BASE-T イーサネット (IEEE 802.3)
• スピード&デュプレックス:10 Mbps ハーフデュプレックスのみ(自動交渉なし 100 Mbps サポートなし)

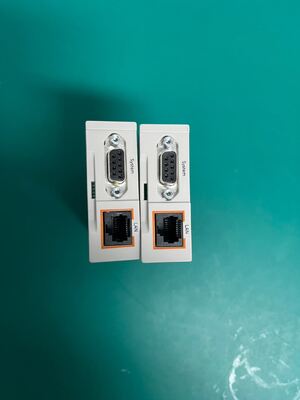

• 港: RJ45 女性接続器 (後部パネル)

ネットワーク構成

• IP アドレスの割り当て:
  • 手動で静的IP設定 (モニター設定メニューで)
  • 自動でBOOTP(DHCP はネイティブでサポートされていません.動的IP に BOOTP サーバーが必要です)

• ネットワークプロトコル:
  • TCP/IP (IPv4のみ)
  • 接続表示 (CI) メッセージ: ブロードキャスト/ユニキャストモード (OB TraceVue/IntelliSpace Perinatal)

• サポートされているシステムインテリスペース・ペリーナタル (E.0+),OB トレースビュー産婦人監視システム
• 双面インターフェイスサポート: LAN + 隔離されたRS232 (MIB/IEEE 1073) の並行EMR/モニタリングシステム接続 (RS232経由で読み取りのみ)

電気と安全

• 孤立: 完全に電磁隔離 (医療用品,IEC 60601‐1-2:2014 / EN 60601‐1-2:2015 に適合)
• EMC 準拠: IEC 60601‐1-2,ICES‐003 (カナダ)
• 電力消費量: < 60 W 総モニター電源 (LAN モジュールを含む)

物理と設置

• コネクタ: RJ45 (8P8C)
• ケーブル: カテゴリー5e (Cat5e) またはよりよい扭曲ペアイーサネットケーブル
• ネットワークセグメント監視・監視のPC/サーバーは,同じローカルネットワークセグメント(サブネットのルーティングはデフォルトでありません)

主要な要旨

• LAN はオプションアップグレード (オプションJ70)FM20/FM30 ベースユニットでは標準ではありません.
• 固定 10 Mbps half‐duplex:リンクの問題を回避するために,ネットワークスイッチポートを手動で10 Mbps / half‐duplex (自動交渉を無効) に強制する必要があります.
