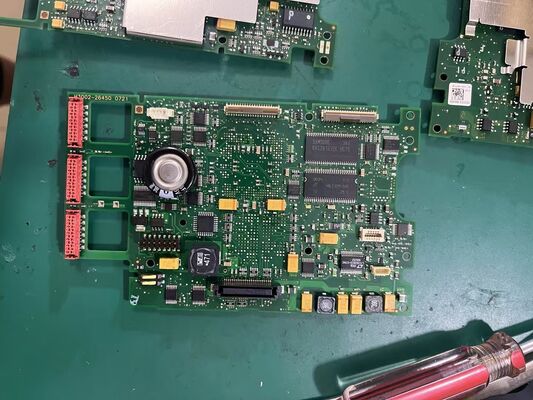

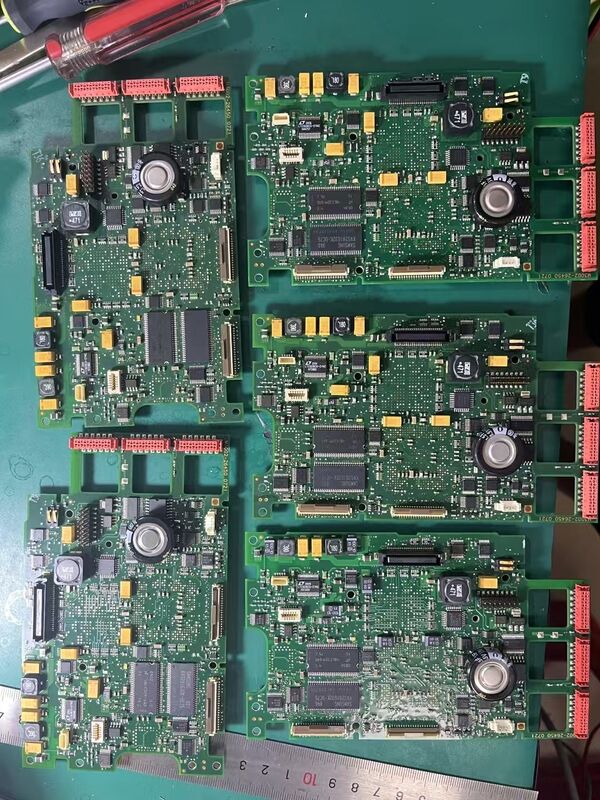

PHILIP MP2/X2 モニター メインボード PN M3002-26450

PHILIP MP2/X2 モニターメインボード PN M3002-26450

部品の役割: IntelliVue MP2/X2 ホストモニター用メイン回路基板（システムボード）。システム処理、電力分配、ディスプレイ駆動、インターフェース集約を処理します。測定モジュール、電源ボード、キーパッドボードではありません。

OEM識別: PN M3002-26450（Philip はこの PN をサービスシステムで REF 相当として使用）。ファミリーの兄弟機：M3002-68550（バージョン 1、初期ユニット）、M3002-26470 など。

互換性のあるホスト内蔵充電式バッテリーの充放電制御信号（セル自体はバッテリーベイにあります）

• IntelliVue MP2 — M8102A

• IntelliVue X2 — M8002A（スタンドアロンのトランスポートモニターとして、または MMS マルチ測定モジュールとして使用）

シリアル番号のカットオフ: M3002-68550 は、SN < DE315XXXXX の初期ユニットに適合します。M3002-26450 は、後期のビルドバージョンです。通常、SN DE315xxxxx 以降。交換前にモニターのシリアル番号とソフトウェアリビジョンを確認してください。バージョンは無条件に相互互換性があるわけではありません。電源アーキテクチャ（サービスガイドによる）

: 電源ボードは MSL DC 入力 36～60 V をメインボード用に 16 V DC にステップダウンします。その後、メインボードは複数の内部レールを生成します。RTC およびバッファリングされた RAM は、システム電源または内部バッテリーから供給される 3.6 V DC でバックアップされます。オンボード機能:3.5インチTFTタッチスクリーンドライバー（QVGA 320×240、最大3つのライブ波形）内蔵測定データ（ECG/Resp/SpO₂/NBP; オプション CO₂/IBP/Temp/12リード）の集約タッチ+ハードキー入力処理、アラームロジック、トレンドバッファリング

有線LAN（Philip Clinical Network）+ オプション 802.11 ベッドサイドアダプター + SRR（短距離無線）内蔵充電式バッテリーの充放電制御信号（セル自体はバッテリーベイにあります）

• 主要インターフェース/コネクタ

• : MSLコネクタ、ディスプレイフレキシブルケーブル、タッチコントローラー、電源ボード相互接続、内蔵パラメータバス、ワイヤレスモジュールソケット、SRRアンテナフィード、RTCバックアップセルホルダー

• 安全性/分類

• : 非患者接触ロジックボード。CFタイプの分類は測定フロントエンドから取得されます。ESDに敏感な医療用アクセサリ。

• 物理的

: スタンドアロンの寸法は公開されていません（OEM部品として取り付け済み）。修理/リファービッシュ品の出荷重量クラスは約 0.3～0.5 kg（ESD包装込み）。障害マッピング

: サービスガイドの「メインボード2を確認する」のINOPは、このボード（または2番目のメインボード）の異常を示しています。
