詳細情報 |
|||
| ブランド: | ニホン・コーデン | モデル: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | 保証: | 3ヶ月 |
| price: | NEGOTIABLE | ||
| ハイライト: | U550013C 電源基板,BSM2301 電源基板 |
||
製品の説明

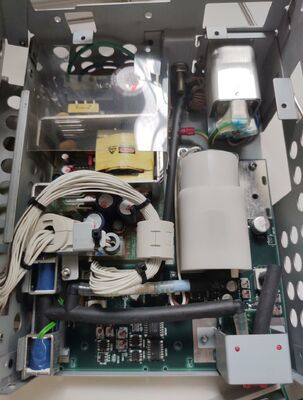

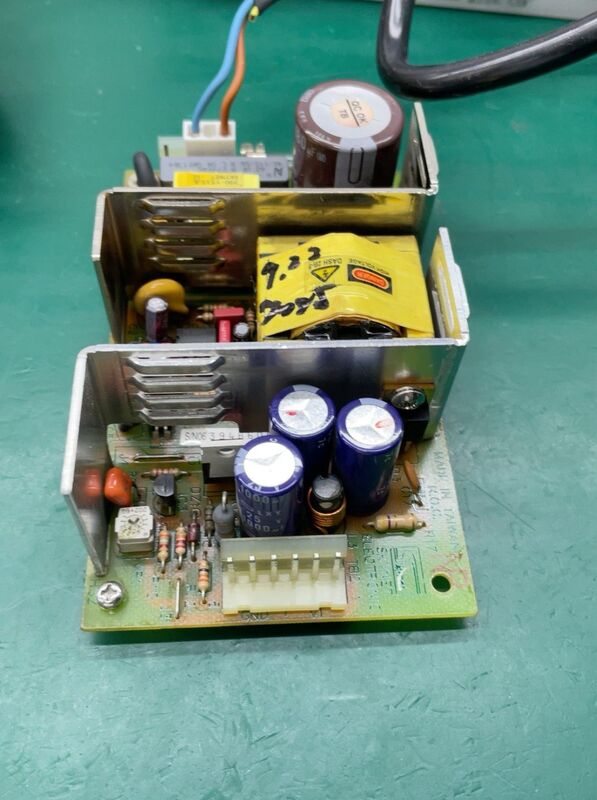

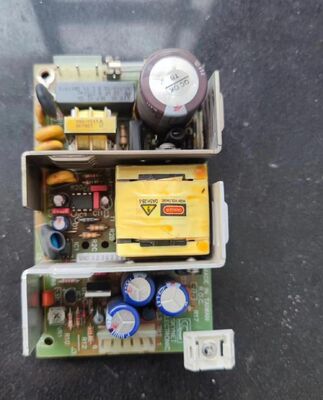

PN:U550013B / U550013C ニホン・コーデン bsm2301 パワーボード
ブランドニホン・コーデン適用可能なモデルBSM-2301A/C/K でした部分番号: U550013B / U550013C (電源ユニット)
1基本入力パラメータ
- AC 入力電圧: 100~240 VAC ±10%,自動スイッチ
- AC 入力周波数: 50/60 Hz ±2%
- 入力電流: 最大 1.0 A @ 100 VAC
- 電力消費量: ACモード:最大70VA; バッテリーモード:最大40W
- フューズ:内蔵 2 A / 250 VAC ゆっくり吹くシューズ (AC 入口)
- バッテリー入力: 10.8 〜 15.0 VDC (再充電可能な Ni-MH バッテリーパック,10HR-4/3 FAUC-NK)
2DC出力パラメータ (メイン電源板)
| 出力チャネル | 電圧 | 現在の格付け | 負荷と機能 |
|---|---|---|---|
| +15 VDC | +15.0 V ±5% | 3.0 最大 | メインシステム,アナログ回路,バックライト,NIBP/IBPモジュール |
| +5 VDC | +5.0 V ±3% | 2.5 最大 | デジタル論理,CPU,タッチスクリーン,インターフェースモジュール |
| +3.3 VDC | +3.3V ±3% | 1.5 最大 | MCU,メモリ,通信回路 (DC-DC+15Vから変換) |
| -5 VDC | -5.0V ±5% | 0.5 最大 | アナログ信号条件付け (ECG/Resp) |
| +6 VDC | +6.0 V ±5% | 1.0 最大 | オプションの記録モジュール (WS-231P) |
3物理と環境の仕様
- 板の寸法: 約150 × 100 × 35mm (L×W×H)
- 体重: 約0.45kg
- 動作温度: 0 °C から +40 °C
- 貯蔵温度: -20 °Cから +60 °C
- 相対 の 湿度: 30%~85% RH (冷却しない)
- 高さ: 運用: -500mから3,000m; 貯蔵: -500mから13,100m
4保護・安全機能
- 超電圧保護 (OVP): トリガー >16.5V (+15V), >5.5V (+5V)
- 超電流保護 (OCP): すべての出力に対して電流過剰の場合,自動停止
- 短回路保護 (SCP): フォールドバック電流制限,自動回復
- 隔離電圧: 4,000 VAC (入力から出力,医療グレード)
- 流出電流: <100 μA (患者による漏れ,IEC 60601-1を満たす)
- EMC 準拠: IEC 60601-1-2,EN 55011 Bクラス (排出量)
5. コントロール&インターフェース
- パワー制御: 統合された電源管理MCU,AC/バッテリー自動スイッチ
- バッテリー充電: 正常充電: 370 mA (最大16時間); 滴る充電: 370 mA (1.2s / 1min間隔)
- コネクタ:
- CN401: メインボードへのメイン出力 (+15V,+5V,GND,制御信号)
- AC入口: ファイューズと接地端末のIEC C6ソケット
- バッテリーコネクタ: CN1401 (10.8VDC入力)
6準拠基準
- 安全性:IEC 60601-1:2005IEC 60601-2-49 (医療用電気安全)
- EMC:IEC 60601-1-2:2007EN 60601-1-2
- 性能:ニホン・コーデン 内部医療用 PSU 仕様
主要な要旨
- このPSUはBSM-2303/2304/2351シリーズ (同じコア出力仕様) と共有されている.
- +3.3Vは,本格的な+15V出力から搭載されたDC-DCコンバーターによって生成される.
