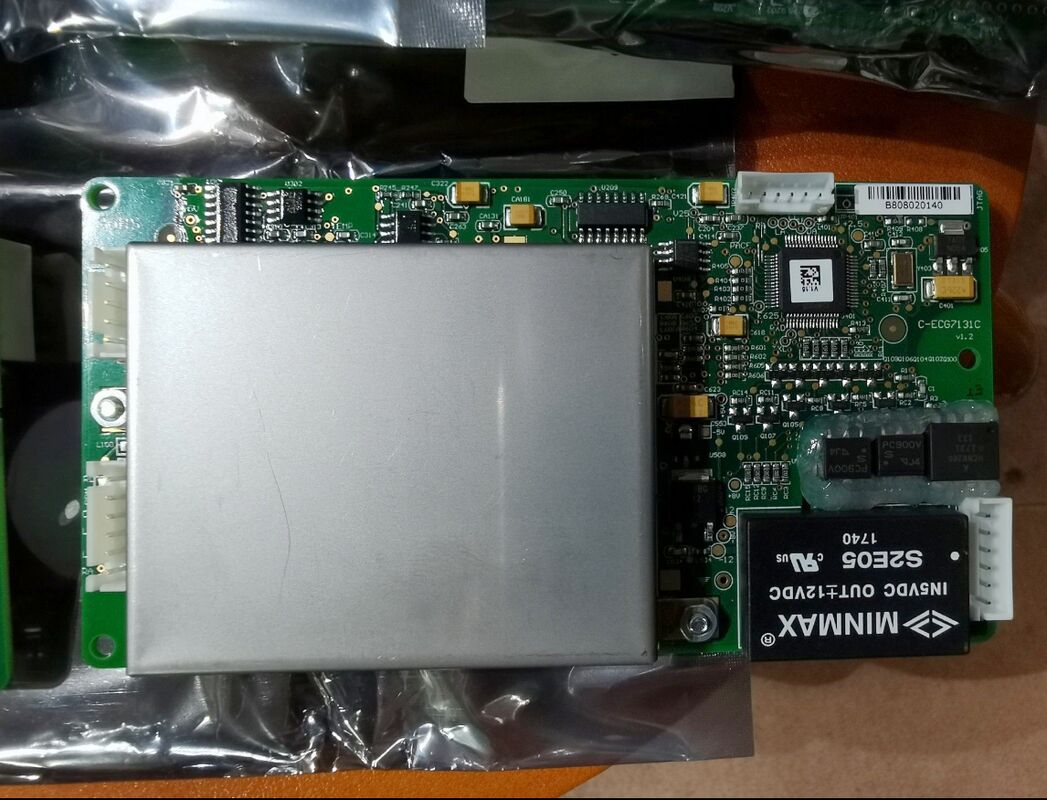

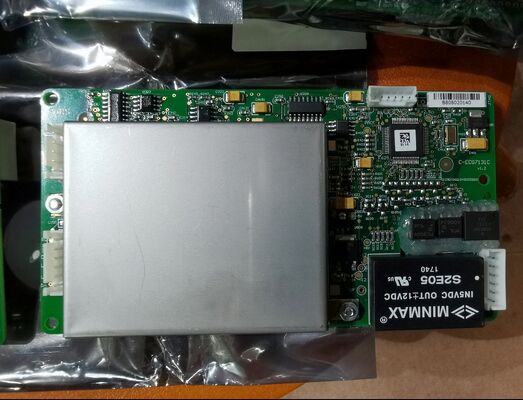

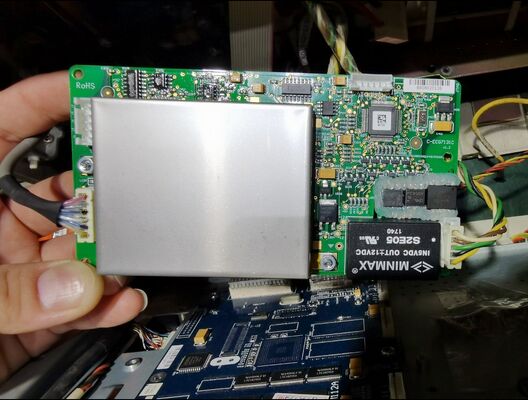

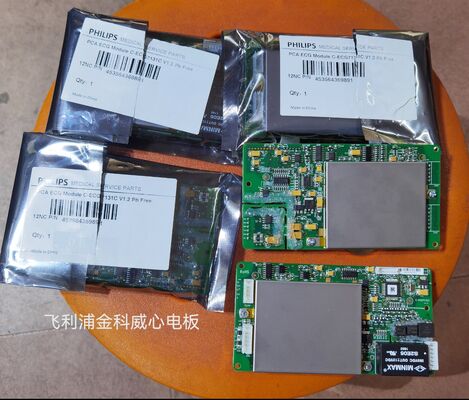

フィルプ・ゴールドウェイ G30 G40 PN 45356436891 ECGボード

フィルプ・ゴールドウェイ G30 G40 PN:45356436891 ECGボード

oldway G30 / G40 ECGボード (ECGモジュール) 英語の技術仕様

1基本ECG構成

• 鉛システム: 3本線 / 5本線選択可能
  • 3 リード:I,II,III
  • 5光線:I,II,III,aVR,aVL,aVF,V (同時に7光線表示がサポートされる)

• エクジックモード: 監視 / 診断 / 手術モード選択可能
• 入力インペデンス: ≥100 MΩ (普通モード)
• 標準モード拒絶率 (CMRR): ≥100 dB (50/60 Hz)
• デフィブリレーション 保護: デフィブリレーター耐用, 360Jの二相性デフィブリレーションに耐える. ショック後の自動回復
• 電気手術による干渉抑制: ESU対策フィルター

2心拍数 (HR) 測定

• 測定範囲:
  • 大人/小児: 15~300bpm
  • 新生児: 15~350 拍子/分

• 精度: ±5 bpm または ±1% 以上の値
• 決議: 1bpm
• 警報の限界: 調整可能なブラディカルディア/タキカルディアの限界値

3. ECG波形と増幅

• 増幅設定×1/4, ×1/2, ×1, ×2, ×4, オート (自動加速調整)
• 波形速度 (スイープ速度): 6.2512 について5, 25, 50 mm/s (選択可能)
• 帯域幅:
  • 監視モード:0.5~40 Hz
  • 診断モード:0.05~100 Hz
  • 手術モード:0.5~20 Hz (反干渉)


4STセグメント分析

• 測定範囲: -2.0 mV ~ +2.0 mV (診断モード: -0.8 ~ +0.8 mV)
• 精度: ±0.02 mV または ±5% 以上の値
• チャンネル: 4チャネルSTモニタリング (V,I,II,III)

5動脈不調とペースメーカー検出

• 動脈乱症分析: 13つの動脈不全アラーム (PVC,Bigeminy,Trigeminy,VT,ブラディカルディア,タチカルディア,ミスドビート,パウズ,R-on-Tなどを含む)
• ペースメーカーの検出: はい.非同期/同期ペースメーカーパルス検出,パルス幅 ≥0.1 ms

6物理と電気パラメータ

• 板の寸法: 約145 × 100 × 20 mm (ECGモジュールボード)
• 電源: DC 5V ±5%,300 mA (モニターメインストーブから)
• 動作温度: 0°40 °C
• 貯蔵温度: -20°Cから60°C
• 湿度: 30%~85% RH (冷却しない)

7準拠基準

• IEC 60601-1,IEC 60601-2-27 (ECGの安全性)
• EN 60601-1-2 (EMC)

主要な違い:G30 vs G40 ECGボード

• G30: 10.4"ディスプレイ,基本ECG/動脈不全/ST,任意のCO2/IBP拡張なし (ECGボードのコアスペックは同一)
• G40: 12.1"ディスプレイ,同じECGコアパラメータ,オプションの2つのIBP/CO2モジュールをサポート (ECGボードはG30と機能的に同一)
