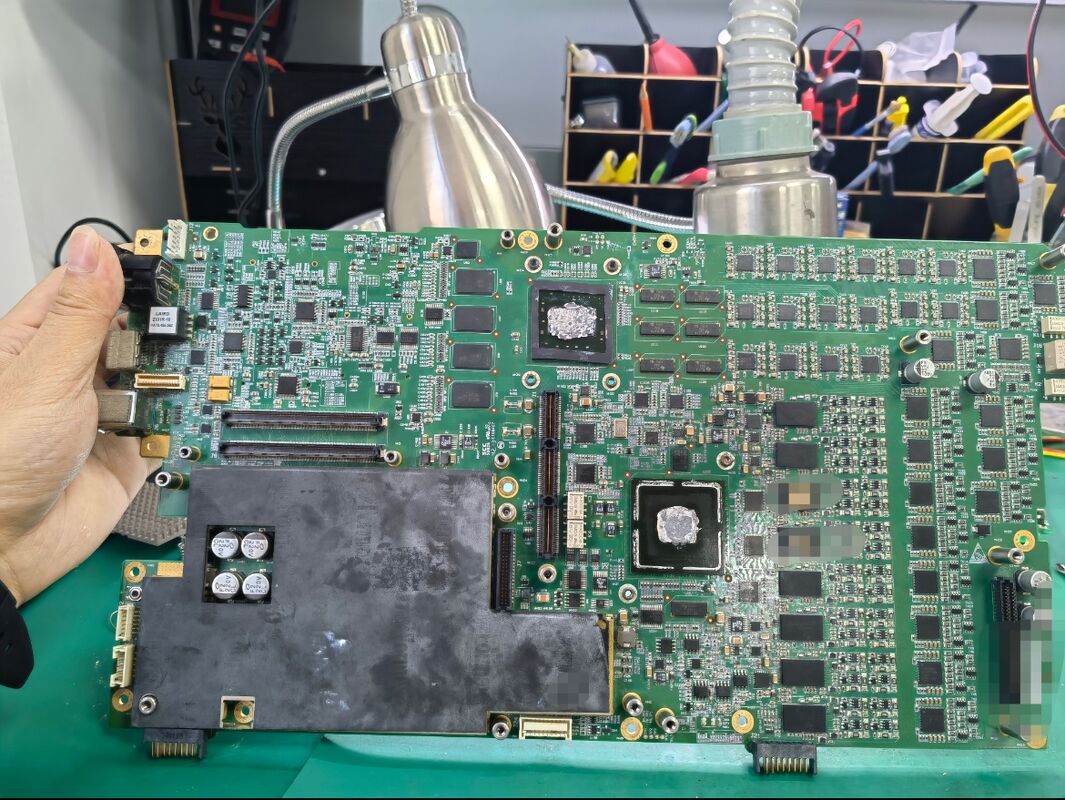

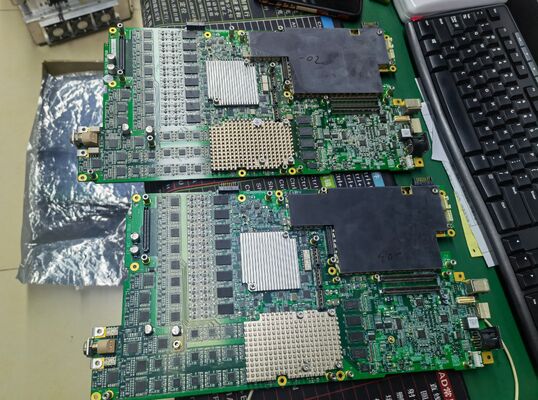

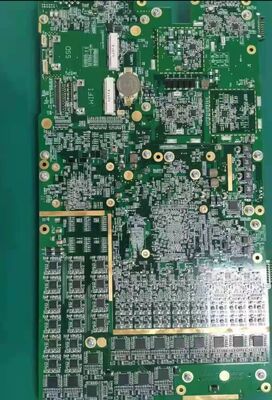

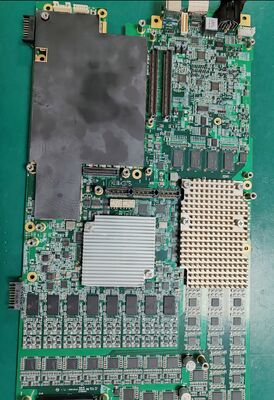

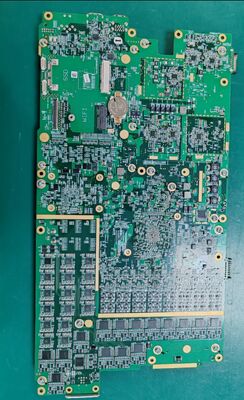

ミンドレイ M9 超音波 メインボード 仕様

1基本モデルと建築

• メインボードの部品番号:
  • 標準バージョン:115-023067-00
  • 高級版 (M9GI/EDP):115-048333-00

• プラットフォームアーキテクチャー:mQuadro マルチチャネル並行画像プラットフォーム(Mindray 独自の超音波処理アーキテクチャ)
• 機内モジュール: フロントエンド (TR FPGA),バックエンド (COME/PC モジュール),電源管理 (EC),システムモニタリング (SM),PHV高圧ボード

2フロントエンド信号処理 (超音波TX/RXコア)

• TX/RXチャンネル:65~128 構成可能なチャンネル
  • TR64 サブボード: サポート1~64チャネル拡張

• メイン制御 FPGA:トラ・FPGA(専用超音波送信/受信コントローラー)
• 複数のビームを形作る: 最大送信イベントごとに12の並行光線(フレームレートと時間解像度を最大化)
• 探査機インターフェース:
  • 1× メイン・プロブ・ポート (相次ぐ配列,線形,凸,微凸に対応)
  • 3Tシングルクリスタルプローブ,4D/TEE専用インターフェースをサポート


3バックエンド処理とシステムモジュール

• コアプロセッサ: COMEモジュール (PCモジュール,ドップラープラットフォーム専用)
• ストレージ インターフェース:
  • M.2 SSD: 標準 128GB / 240GB (拡張可能)
  • Wi-Fi モジュールの M.2 WLAN スロット

• 出力表示:
  • 直接出力: 15.6インチ 1920×1080 LED ディスプレイ
  • HDMI 外部ディスプレイ: 高画質の外部モニターをサポート

• 外部 I/O ポート:
  • 2×USB 30Wi-Fi,DICOMイーサネット,ECGトリガー
  • 電源,ファン,キーボード,バッテリー管理インターフェース


4電力とシステム管理

• 電力管理 (EC): システム電源オン/オフ制御,電圧調節,電流過剰/電圧過剰保護
• システムモニタリング (SM): リアルタイムの電圧,ファン速度,温度,バッテリー状態のモニタリング
• PHV 高電圧板: プログラム可能な高電圧パルスを生成して探査機を刺激する

5画像と機能サポート

• サポートされているモード:B/M,カラードップラー,PW/CW,HPRF,TDI,弾力学,コントラストイメージング
• アドバンスド・プロセッシング:iClear適応型ノイズ削減,iBeam空間複合,FCI周波数複合,THI組織調和画像
• マックス・フレームレート:1048 fps(ドップラー/フローモード)
• 最大画像深さ:39cm(腹腔凸探査機)

6物理と互換性

• 寸法 約320 × 260 × 25 mm(携帯メインストーブ)
• 互換モデル:M9,M9CV,M9GI,M9T,M9Vet
• 動作温度:0°40°C(システムレベル)
